ANTIK AC rozvaděč domácí fotovoltaické elektrárny

Číslo produktu:	ATK-AC01
naše cena bez DPH :	2 471 Kč (102 EUR)
naše cena s DPH (21 %):	2 990 Kč (124 EUR)
do košíku: ks

Kompletní specifikace

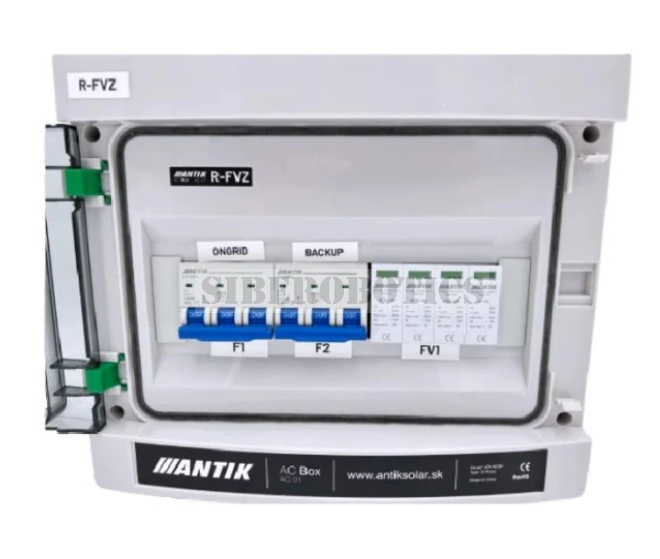

ANTIK AC Box AC01 3-fázový je profesionální 3-fázový AC rozvaděč určený pro hybridní měniče v on-grid i off-grid fotovoltaických systémech. Poskytuje komplexní přepěťovou ochranu (T1+T2+T3) a spolehlivé jištění, čímž zajišťuje bezpečný provoz a dlouhou životnost FV instalace. Díky kompaktnímu designu a krytí IP65 je vhodný pro celoroční použití v exteriéru.

Detailní popis produktu

ANTIK AC Box AC01 3-fázový je 3-fázový AC rozvaděč určený pro on-grid i off-grid fotovoltaické systémy. Propojuje měnič se sítí a záložním okruhem a díky integrovaným prvkům zajišťuje stabilní a bezpečný provoz celé instalace.

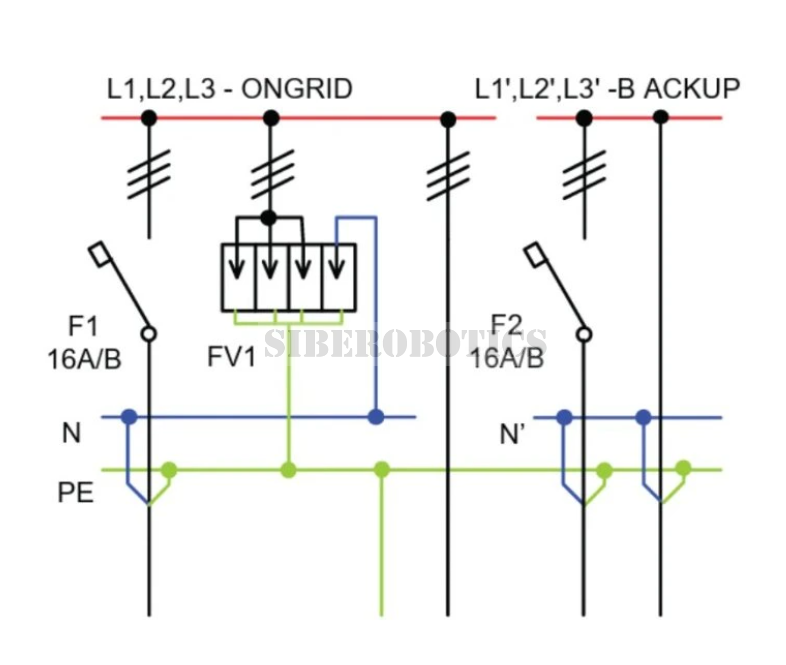

Obsahuje kombinovaný přepěťový modul ATK-SPDE40 třídy T1+T2+T3 (B+C+D), který chrání všechny fáze a nulový vodič. SPD zvládá impulsní proud do 20 kA a omezuje přepětí na úroveň 1,5 kV. Jistič F1 (ONGRID) chrání síťovou větev a F2 (BACKUP) samostatně jistí výstup pro záložní okruh.

Skříňka je vyrobena z UV-odolného plastu s krytím IP65, vhodná pro dlouhodobý venkovní provoz. Zařízení je dimenzováno na teploty od -40 °C do +85 °C a má rozměry 295 × 250 × 140 mm, což umožňuje kompaktní montáž.

Časté dotazy: ANTIK AC Box AC01 3-fázový

Jaký je typ a konfigurace přepěťové ochrany?

Integrovaný je kombinovaný SPD modul typu T1+T2+T3 (B+C+D) . Je vícepólový se svorkami L1, L2, L3 a N-PE , čímž zajišťuje úplnou ochranu všech fází a nulového vodiče v třífázové soustavě.

Jaké jsou parametry SPD modulu?

SPD modul zvládne impulsní proud 20 kA a omezuje přepěťové špičky na hodnotu přibližně 1,5 kV (Up) . Tím splňuje požadavky na ochranu podle tříd T1/T2/T3.

Jaký je rozdíl mezi jističi F1 a F2?

F1 – ONGRID větev: jisti a umožňuje odpojení připojení do distribuční sítě.
F2 – BACKUP větev: samostatně jisti výstupní obvod záložního napájení (backup) z hybridního měniče

Jaké napájecí parametry podporuje?

Jmenovitý proud jističe je 16 A , při třífázovém jmenovitém napětí 400 V AC . Box je navržen pro práci ve standardních TN-S sítích.

Jaké jsou rozměry a konstrukční vlastnosti?

Rozměry zařízení jsou 295 × 250 × 140 mm . Konstrukce je kompaktní, uzpůsobená pro montáž na stěnu a pro připojení přes standardní svorky pro třífázové rozvody.

Technická specifikace

Jmenovitý proud jističe: 16 A
Jmenovité provozní napětí: 400 V AC
Přepěťová ochrana: 4 zařízení, kombinovaná třída T1+T2+T3 (B+C+D)
Impulzní výbojový proud (Iimp): 20 kA
Úroveň ochrany napětí (Up): ≤ 1,5 kV
Třída ochrany krytu: IP65 – úplná prachotěsnost a ochrana proti stříkající vodě
Provozní teplotní rozsah: –40 °C až +85 °C
Rozměry: 295 × 250 × 140 mm
Materiál a vlastnosti: UV stabilizovaný plast, vysoká mechanická odolnost, snadná montáž
Kompatibilita: určen pro on-grid a off-grid hybridní měniče
Použití: fotovoltaické systémy v domácnostech, malých a středních instalacích
