DCI 50A senzor DC proudu

Senzor stejnosměrného proudu DCI50A je určen k monitorování proudu mezi baterií a hybridním měničem, jako příslušenství k regulátoru GreenBonO, pokud GreenBonO slouží k optimálnímu vytěžování hybridní nebo ostrovní elektrárny.

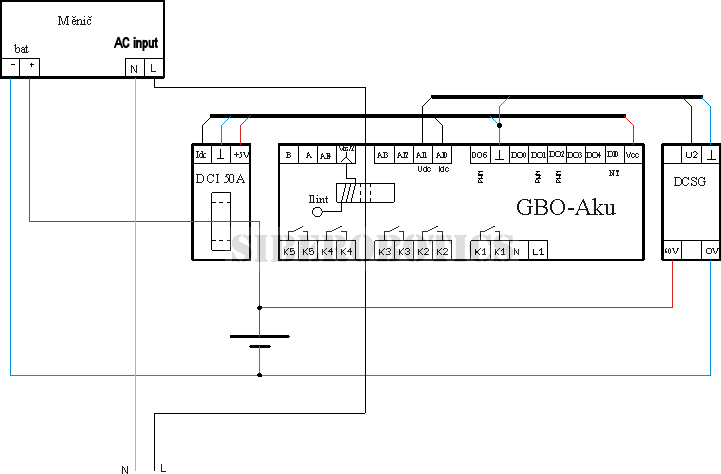

Zapojení svorek:
Snímač obsahuje 3 svorky:
Levá svorka: +5V - napájení kladným napětím
Střední svorka: GND - společná pro napájení a výstupní signál
Pravá svorka: Idc - výstupní napěťový signál úměrný měřenému proudu

Orientace průvlaku
je patrná z fotografie. Je-li svorkovnice dole a provlékáme-li "plusový" vodič, pak baterie je nalevo od snímače a měnič napravo.

Technické parametry:

- napájecí napětí 4,75÷5,25V=
- odběr ze zdroje 5V <10mA
- rozsah měřeného proudu -50A ÷ +50A
- vnitřní průměr feritového prstence 20 mm
- rozměry: 83 x 23 x 42 mm
