GreenBonO kompletní set pro Ostrovní měniče - 1F



Hlídací pes

novinka

Číslo produktu: GBO-Aku-ostrov
naše cena bez DPH : 9 909 Kč (392 EUR)
naše cena s DPH (21 %):
11 990 Kč (475 EUR)

do košíku:
  ks

Kompletní specifikace

Elektrárna nesmí dodávat elektřinu do sítě (off grid)

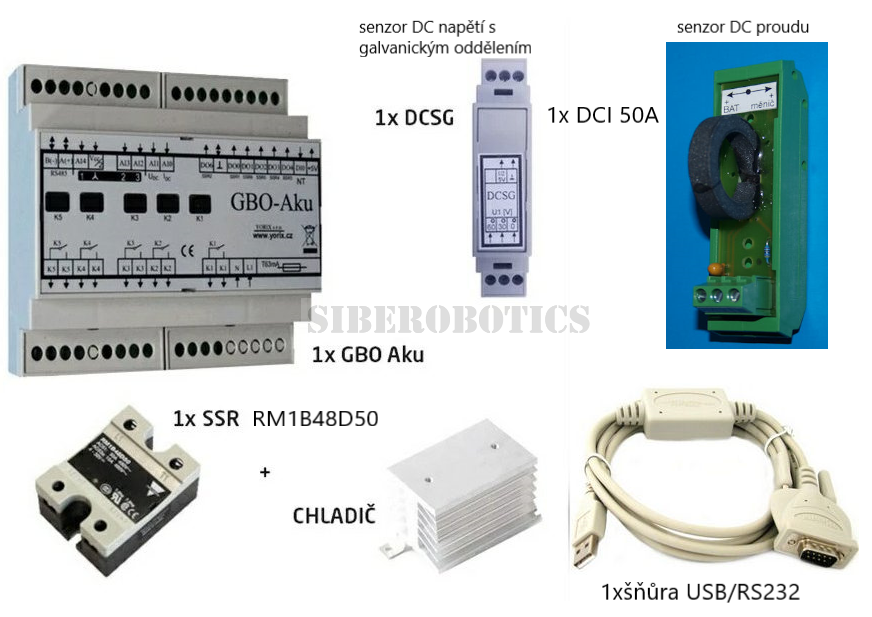

Tento kompletní set obsahuje vše potřebné pro zapojení viz níže:

- 1x GBO-Aku - vytěžovač
- 1x SSR Relé RM1B48D50 s chladičem
- 1x DCSG senzor DC napětí s galvanickým oddělením 30-60V
- 1x
Šňůra USB/RS232 - komunikační kabel k nastavování
- 1x DCI 50A senzor DC proudu 50A - instaluje se na plusový pol k baterii


V tomto případě je potřeba navolit v hybridním měniči vhodný režim, garantující zamezení dodávky elektřiny do sítě. Měnič toho dosahuje tak, že se zřekne výroby v režimu MPPT a vyrábí pouze tolik, kolik právě vyžaduje objekt. Obvykle je pak nějaký čas po ránu plně vytížen, protože nabíjí baterii, ale po nabití baterie již pokrývá pouze okamžitou spotřebu objektu a v podstatě se již jen tak poflakuje.

Pracovní režim "GreenBonO-Aku" - Vytěžovač namísto wattrouteru
GreenBonO v klasickém režimu "wattrouteru" (=směrovače elektřiny) použít nelze (nejsou přetoky do sítě), je nutný naprosto odlišný algoritmus ("vytěžovač"). Potřebujeme donutit lenošící měnič, aby zase těžil z panelů plný výkon a zároveň ponechal baterii v nabitém stavu. GreenBonO proto vyčká až do nabití baterie, a pak navyšuje přidanou spotřebu tak dlouho, dokud baterie drží jmenovité napětí a nulový proud.

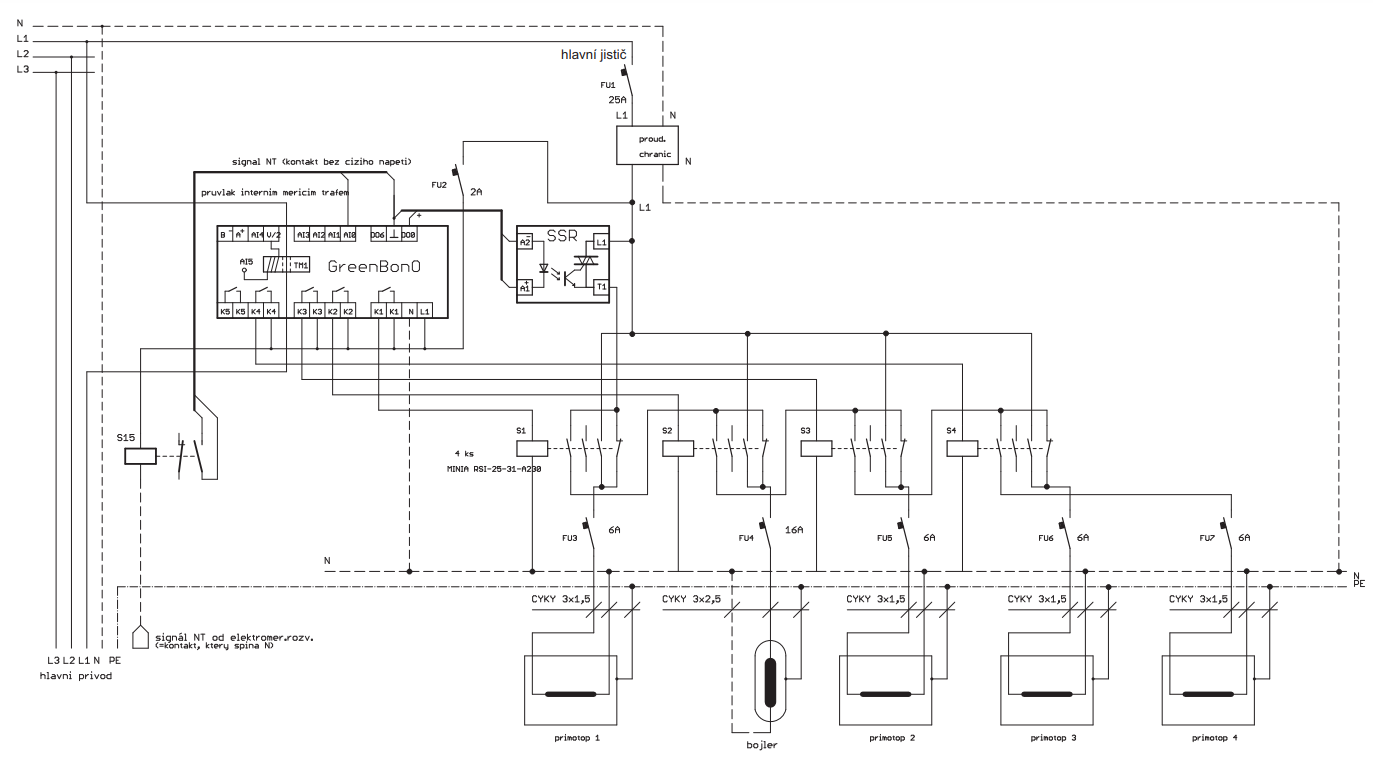

Zapojení jednofázové verze (pro 1f. FVE, měření i regulace na jediné fázi)

V jednofázové verzi provádí GreenBonO měření i regulaci spotřeby pouze v jedné fázi.
Nutnou podmínkou je, aby právě na této fázi bylo připojeno vše, co regulaci ovlivňuje; výstup z FVE, napájení regulátoru GreenBonO, všechny spotřebiče určené k účelné spotřebě a konečně i všechny náhodně připojované spotřebiče v domácnosti, má-li být jejich odběr zohledněn při regulaci. S ohledem na efektivitu regulace je proto ideálním řešením přepojit na tuto fázi všechny jednofázové jističe v hlavním rozvaděči domácnosti. Pokud by po takové úpravě hrozilo přetížení hlavního jističe, lze určitě vytipovat silné spotřebiče obvykle používané mimo dobu sluneční aktivity (moc elektřiny se tím na nich neušetří; např. vysoušeč vlasů) a příslušné jističe ponechat na jiné fázi.

Výhody:

  • jednoduché zapojení, obvykle s využitím vestavěného proudového transformátoru
  • jediným nutným externím přístrojem je jedno SSR

Nevýhody:

  • úspory se netýkají proudu v ostatních fázích (což je u elektroměrů účtujících každou fázi samostatně již beztak nemožné); do jisté míry lze tento nedostatek řešit v domovním rozvaděči přepojením vybraných okruhů na měřenou fázi.
  • k řízení účelné spotřeby nelze použít spotřebiče napájené z více fází

DCSG senzor DC napětí s galvanickým oddělením:

Použití:

Senzor stejnosměrného napětí DCSG je určen k monitorování napětí baterie hybridního měniče, jako příslušenství k regulátoru GreenBonO, pokud GreenBonO slouží k optimálnímu vytěžování hybridní nebo ostrovní elektrárny.

Princip funkce:

Snímač pracuje na principu multivibrátoru řízeného napětím s galvanickým oddělením vf transformátorkem. Měřená baterie slouží zároveň k napájení snímače. Přenosová charakteristika není lineární, ale je spojitě rostoucí, což je pro účely regulace postačující. Pouze je nutné zkalibrovat měření napětí přesně na hodnotu plně nabité baterie.



Zapojení svorek:

Na primární straně:

  • Levá svorka: kladné napětí baterie - rozsah 60V
  • Střední svorka: kladné napětí baterie - rozsah 30V
  • Pravá svorka: Idc - záporné napětí baterie

Na sekundární straně:

  • Levá svorka: nepoužitá
  • Střední svorka: kladné výstupní napětí (0 - 5V DC)
  • Pravá svorka: GND



Technické parametry

Primární napětí 30V nebo 60V (podle připojené svorky)
Sekundární napětí 0 ... 5V DC
Odpor primárního obvodu na rozsahu 60V: 62 kOhm (proud 0,97mA při napětí 60V)
na rozsahu 30V: 15 kOhm
elektrická pevnost galv.oddělení 4kV~
Rozměry: 95 x 18 x 57 mm (jako 1f.jistič)



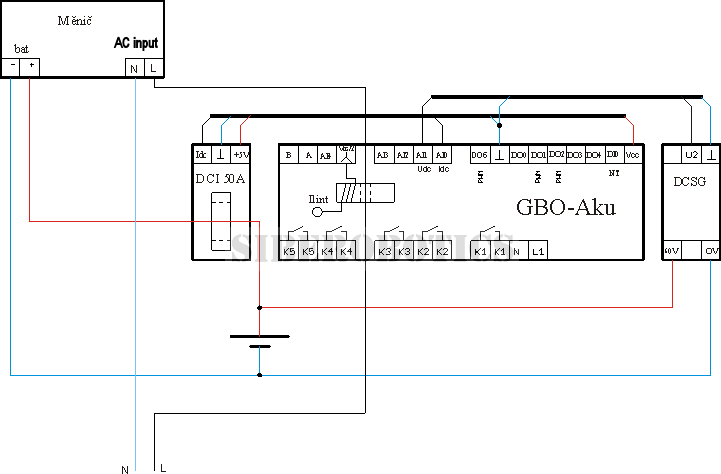

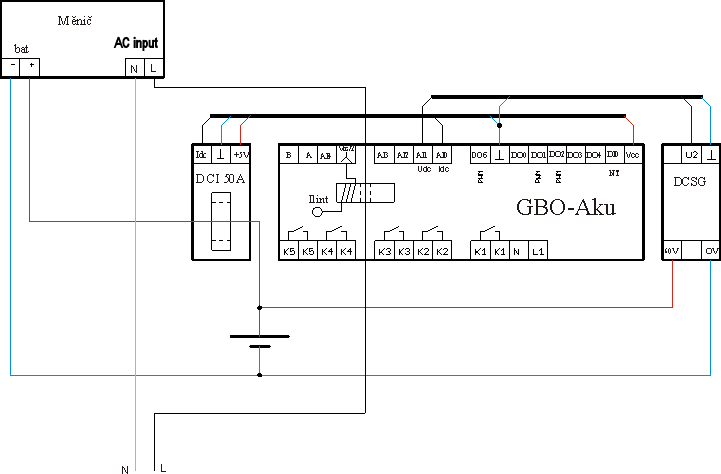

Připojení

Je jednoduché. Dvě svorky primární strany se připojí k měřené baterii, dvě svorky sekundární strany k regulátoru.
Kladné výstupní napětí ze snímače se připojuje do příslušného analogového vstupu AI.

Pracovní rozsah sekundárního napětí

Výstupní napětí snímače musí být během regulace v nejvyšším kvadrantu rozsahu, tj. mezi 3,75 a 5V (768...1023 digitů A/D převodníku; jinak se regulace nerozběhne). Proto má převodník samostatné vstupy pro 30V a 60V.

DCI 50A senzor DC proudu 50A:

Použití:

Senzor stejnosměrného proudu DCI50A je určen k monitorování proudu mezi baterií a hybridním měničem, jako příslušenství k regulátoru GreenBonO, pokud GreenBonO slouží k optimálnímu vytěžování hybridní nebo ostrovní elektrárny.

Pozn:
Tento senzor je alternativou k dříve používanému snímači AMPLOC50A (má obdobné elektrické parametry). K jeho vývoji a výrobě vedly dva závažné důvody: obtížná dostupnost snímačů AMPLOC na českém trhu a malý průměr jejich průvlaku.

Princip funkce:

Snímač pracuje na principu Hallova jevu. Vodič protékaný měřeným proudem je provlečen feritovým prstencem. Proud vyvolá ve feritovém jádru magnetický tok, který je snímán Hallovou sondou a následně upraven na elektrické napětí. Senzor je napájen napětím 5V DC (Vcc). Jeho výstup je v klidu na poloviční hodnotě (Vcc/2), podle směru magnetického toku se od klidové hodnoty odchyluje kladným či záporným směrem a může nabývat hodnot v celém rozsahu od 0 do +5V. Může měřit jak DC, tak AC proudy. Protože však narozdíl od měřících transformátorů vyžaduje zdroj napájení, je pro měření AC proudů nepraktický.

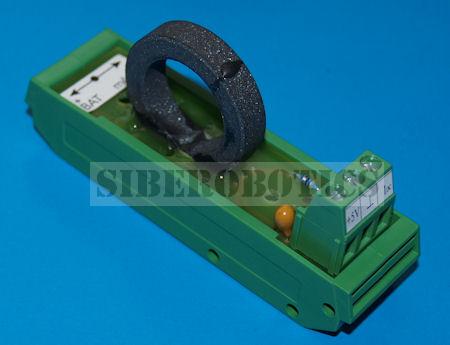

  foto

Zapojení svorek:

Snímač obsahuje 3 svorky:

  • Levá svorka: +5V - napájení kladným napětím
  • Střední svorka: GND - společná pro napájení a výstupní signál
  • Pravá svorka: Idc - výstupní napěťový signál úměrný měřenému proudu



Orientace průvlaku

je patrná z fotografie. Je-li svorkovnice dole a provlékáme-li "plusový" vodič, pak baterie je nalevo od snímače a měnič napravo.



Technické parametry

Napájecí napětí 4,75÷5,25V=
Odběr ze zdroje 5V <10mA
Rozsah měřeného proudu -50A ÷ +50A
Vnitřní průměr feritového prstence 20 mm
Rozměry: 83 x 23 x 42 mm
