Montážní hliníkový profil H 40x40, délka 2.22m pro M10 šestihrannou hlavu



Hlídací pes

novinka

Číslo produktu: 520659
naše cena bez DPH : 371 Kč (15 EUR)
naše cena s DPH (21 %):
449 Kč (18 EUR)

do košíku:
  ks

Kompletní specifikace

520659

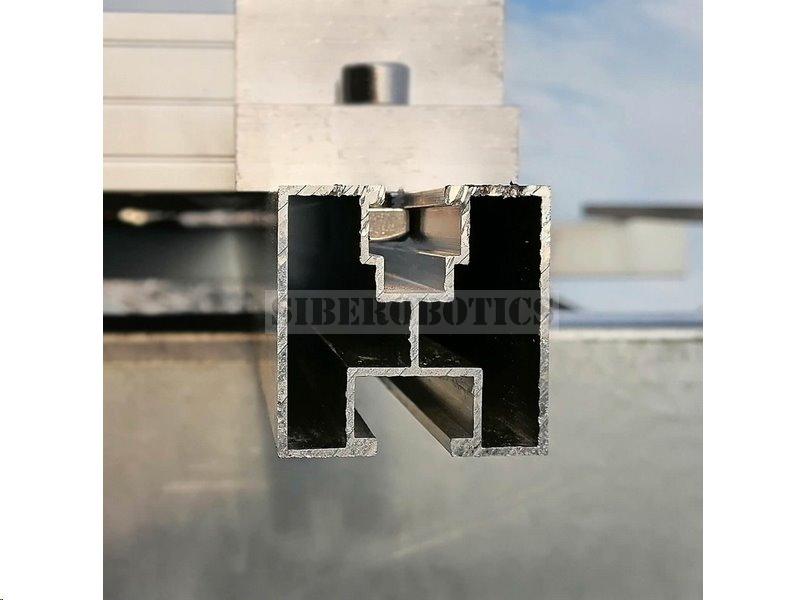

Montážní hliníkový profil H 40x40, délka 2.22m pro M10 šestihrannou hlavu



Hliníkový pv profil pro montáž fotovoltaických panelů pro šroub M10 se šestihrannou hlavou.


Profily je možné odebrat osobně na prodejně velkoobchodu v Ostravě - Muglinově nebo je zasíláme přes TOPTRANS - individuální nacenění podle množství a vzdálenosti.


K připevnění profilu k hákům/držákům jsou potřeba šestihranné šrouby M10 a matice M10, které jsou prodávány samostatně - viz doporučené příslušenství.

Pro jeden profil o délce 2.22 m stačí při standardních podmínkách 2 háky či držáky (v závislosti na typu střechy). V podmínkách silného větru nebo větší sněhové pokrývky doporučujeme instalovat profil na 3 háky/držáky.

K připevnění panelů na profil potřebujete středové a koncové úchyty/svorky, které k profilu připevníte imbusovými šrouby M8 a čtvercovými maticemi M8, které jsou prodávány samostatně - viz doporučené příslušenství.



Technické údaje



•  výška: 40 mm
•  šířka: 40 mm
•  tloušťka profilového plechu: 1.5 mm
•  horní kanál: pro čtvercovou matici M8
•  spodní kanál: pro šestihranný šroub M10



Výhody použití profilů pv 40x40:


•  snadná a rychlá montáž
•  vysoká síla
•  lehkost konstrukce
•  není třeba vrtat do profilů a panelů
•  estetika a vysoká kvalita



Použití montážních profilů


•  šikmé střešní konstrukce
•  konstrukce plochých střech
•  pozemní stavby


Materiál profilu


Hliník 6060 T66, který je přibližně o 30 % pevnější než hliníková slitina 6060 PA38.


Rozměry jednoho montážního profilu


• délka: 2200 mm
• výška: 40 mm
• šířka: 40 mm
•  hmotnost profilu: 1.8 kg


Příslušenství pro montáž profilu


Spodní kanál

Spodní kanál v pv profilu 40x40 mm umožňuje montáž na šikmou střechu, plochou střechu nebo pozemní konstrukci. Díky použití šroubu se šestihrannou hlavou M10 můžeme profil přišroubovat k montážním prvkům, jako jsou střešní držáky, montážní trojúhelníky nebo adaptéry. Podle potřeby lze k montáži použít šrouby M10 různých délek. (M10x25, M10x30)

Horní kanál

Na horní kanál můžeme namontovat středové nebo koncové svorky, které fotovoltaické panely přitlačí a přidrží. Svorky se montují pomocí imbusových šroubů M8 a matice M8. (M8x25, M8x30, M8x35)
