Polovodičový spínač musí splňovat následující tři parametry:Těmto podmínkám vyhoví celá řada SSR. Dalším důležitým parametrem ovlivňujícím typ SSR a velikost chladiče je pak maximální spínaný proud.
- spínání v nule zajištěné vnitřní logikou SSR
- řídící obvody galvanicky oddělené od silových s elektrickou pevností 4KV~
- řídící obvody musí reagovat na signál 4,5V/10mA

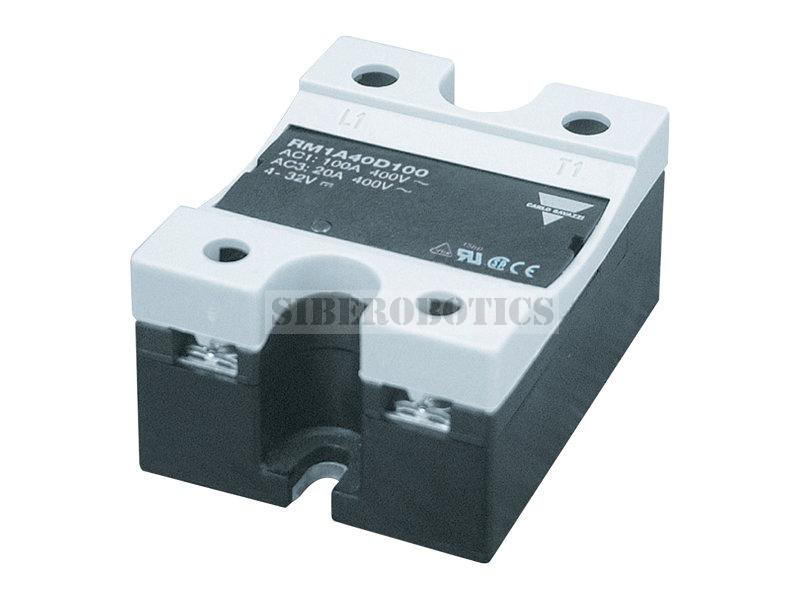

Pestrým sortimentem vhodných typů SSR i k nim použitelných chladičů v Česku disponuje firma zastupující výrobní firmu Carlo Gavazzi.V první aplikaci regulátoru GreenBonO ( k FVE 4,2KW, proud SSR tam nepřekročí 12A) bylo použito SSR typu RM1A40D50 spolu s chladičem RHS100 (součástí tohoto chladiče je rovnou i adaptér na DIN lištu RHS00). Značné předimenzování (napěťové, proudové jakož i volba motorového typu kvůli vestavěné přepěťové ochraně a schopnosti bezpečně vypnout i jalovou zátěž) bylo záměrné a výsledek je více než uspokojivý. Regulace funguje znamenitě, chladič se neohřeje ani na 40°C a rušení žádné.
Upozornění: sestava SSR+RHS100 je pro zátěž do 20A a to pouze při zajištění dostatečné výměny vzduchu v okolním prostoru!

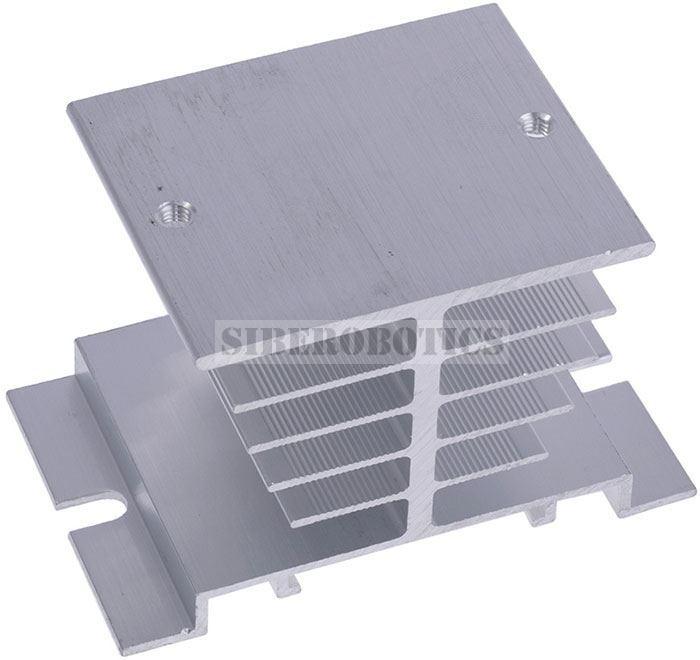

Samotné SSR RM1A40D50 je sice dimenzováno na 50A, ale s mnohem větším chladičem, nežli je RHS100. Chladič RHS100 je poměrně malý, má tepelný odpor 3 K/W a dokáže uchladit SSR při trvalém proudu okolo 15...20A (při teplotě okolního vzduchu do 40°C). Jak již bylo mnohokrát ověřeno, tento rozsah pro složku zátěže s plynulou regulací bohatě stačí.
Předimenzování SSR přesto není samoúčelné; uvedená sestava SSR+RHS100 krátkodobě snese 50A, což je důležité zejména při připojení studeného topného tělesa, které má v tom okamžiku podstatně nižší odpor, než po nahřátí na pracovní teplotu.Spínání v nule:
Sepnutí SSR nastává až při současném splnění dvou podmínek:
- podmínka 1: na řídících svorkách je napěťový signál (+4 ... +32V; je to povel "zapni"- na konkrétní velikosti tohoto napětí pak už nezáleží)
- podmínka 2: napětí na silových svorkách SSR právě prochází nulovou hodnotou
Výsledkem je, že při sepnutí nedochází ke skokové změně proudu silového obvodu a tím pádem ani k rušení.
