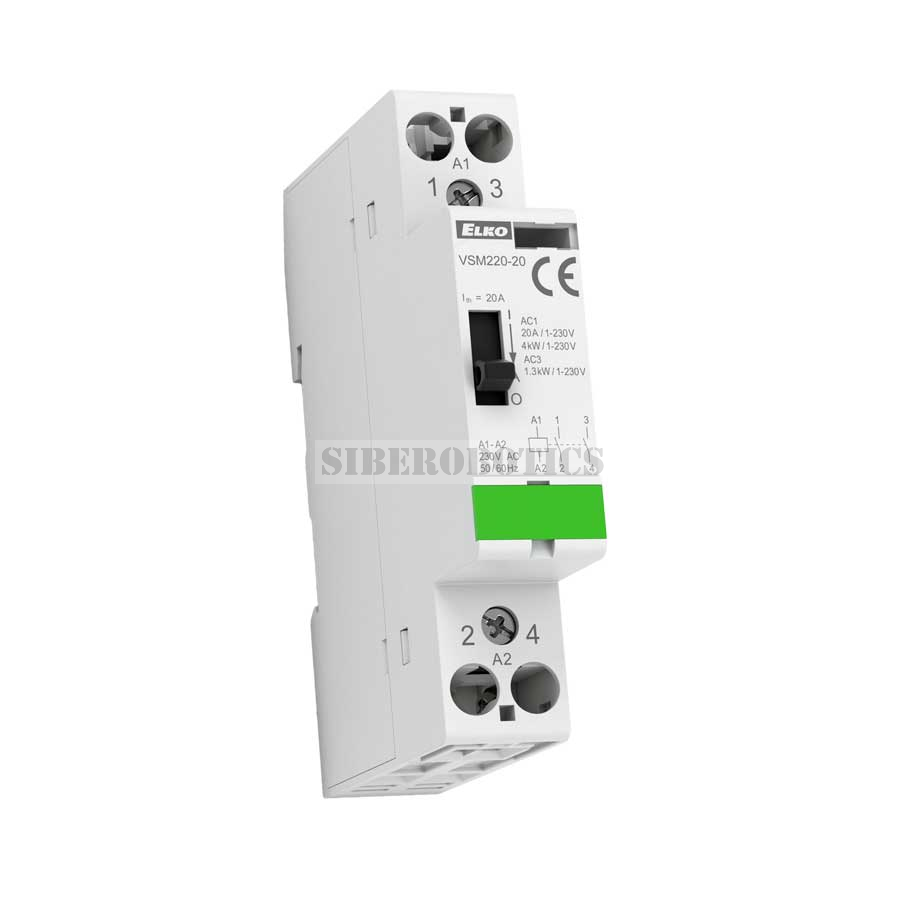

VSM220 -20 /24V AC Instalační stykač s manuálním ovládáním 2x20A

Kompletní specifikace

VSM220 | Instalační stykač s manuálním ovládáním

• Jsou speciální verzí instalačních stykačů poskytující nejen základní funkce, ale také manuální obsluhu.

• Slouží ke spínání akumulačních spotřebičů pro vytápění a ohřev teplé užitkové vody.

• Popis jednotlivých pozic manuálního ovládání:
  •  AUTO: běžná funkce stykače jako instalačního stykače bez manuálního ovládání
  • 1: posunutím přepínače z AUTO na pozici 1 jsou spínací kontakty sepnuty a rozpínací kontakty jsou rozepnuty toto trvá do následujícího impulsu na cívku stykače
  •  0: kontakty jsou neustále odpojeny (spínací kontakt) nebo jsou neustále zapnuty (rozpínací kontakt) bez ohledu na napětí
• Optický ukazatel stavu zapnuto - vypnuto.
• Vyrábí se s konfi guracemi spínacích a rozpínacích kontaktů:

VSM220: 20, 11, 02
VSM425: 40, 31, 22, 04

• Ke stykačům VSM220, VSM425 lze zapojit přídavné kontakty VSK-11 a VSK-20

Technické parametry

• Jmenovité izolační napětí (Ui ): 230 V
• Jmenovitý tepelný proud lth (v AC): 20 A
• Ovládací napětí cívky: AC 12 V, 24 V, 110 V, 230 V
• Trvalý příkon cívky +/- 10 %: 2.8 VA/1.2 W
• Pracovní teplota: -5 ... +55 °C
• Hmotnost: 140 g
• Rozměry: 17.5 x 85 x 60 mm
